Tutorial Gambar Teknik Membuat Kunci Pipa #Part2

Tutorial Gambar Teknik dengan menggunakan Solidworks kali ini ingin membahas bagaimana cara membuat komponen kunci pipa (Pipe Wrench). Kunci pipa (Pipe Wrench) memiliki beberapa komponen utama, yaitu :

1. Rahang lepas/geser

2. Rahang tetap

3. Body/badan

4. Screw Penyetel

5. Plate Penahan

Langsung saja kita mulai dengan komponen yang kedua

Rahang tetap

Mula-mula kita jangan lupa run dulu aplikasinya ya teman-teman. kita buat part baru, dan kita mulai dari "Front plane" dan buat sketch seperti gambar dibawah ini :

Kemudian kita "Extruded Boss/Base" dengan direction 1 posisi "Mid Plane" dan dimensi 12 mm. Selajutnya buat sketch pada "Front Plane" seperti yang terlihat pada gambar dibawah ini.

Kemudian "Extruded Boss/Base" dengan direction 1 "Mid Plane" dan dimensi 15 mm, terlihat seperti gambar dibawah ini.

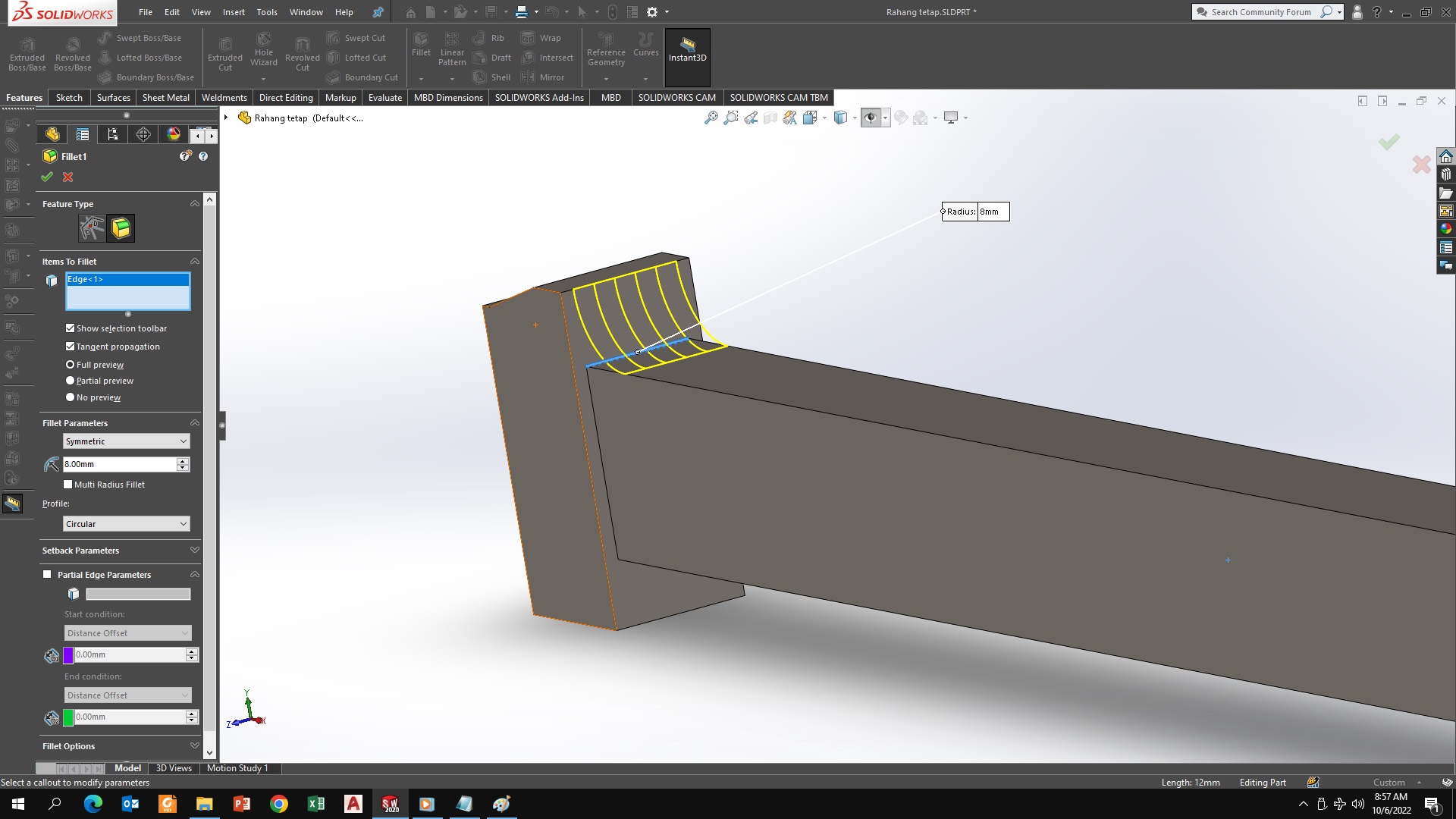

Selanjutnya klick "Fillet" dengan dimensi jari-jari 8 mm dan klick edge seperti yang terlihat pada gambar dibawah ini.

Kemudian buat skecth pada "Front Plane" seperti yang terlihat pada gambar dibawah ini.

Selanjutnya "Extruded Boss/Base" dengan direction 1 "Mid Plane" dan dimensi 12 mm, seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch pada front plane dan buat sketch seperti yang terlihat pada gambar dibawah ini.

Selanjutnya klick Revolved Cut seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch seperti yang terlihat pada gambar dibawah ini.

Kemudian Extruded Cut dan Through All-Both, selanjutnya klick Fillet dengan jari-jari 1.5 mm dan klick edge seperti yang di tunjukkan pada gambar dibawah ini.

Kemudian buat sketch seperti yang terlihat pada gambar dibawah ini.

Selanjutnya klick Extrude Cut dengan dimensi 3 mm yang terlihat seperti pada gambar dibawah ini.

Selanjutnya klick Mirror, pada Mirror Face/Plane klick Front dan pada Features to Mirror klick Extruded Cut yang terakhir seperti gambar dibawah ini

Kemudian klick Chamfer dengan dimensi 1.5 mm dan sudut 45, kemudian klick edge seperti yang terlihat pada gambar dibawah ini.

Selanjutnya buat sketch pada Front plane dapat dilihat pada gambar dibawah ini.

Kemudian klick Extruded Cut dan Through All-Both. Kemudian buat Sketch seperti yang terlihat pada gambar dibawah ini.

Kemudian klick Revolved Cut seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch pada Front Plane dan buat sketch lingkaran dan extrude cut dengan Through All-Both dapat dilihat pada gambar dibawah ini.
