Belajar Menggambar Solidworks
Assalamu Alaikum...
Kembali bergabung lagi di Blog Belajar Gambar Teknik, kali ini kami akan membahas tutorial belajar menggambar dengan solidworks menggambar Ragum Universal.
Ada beberapa komponen yang akan kita bahas cara menggambar_nya, yaitu terdisi dari :
1. Kepala Tetap
2. Kepala Lepas
3. Base Kepala tetap
4. Base Penahan Kepala tetap
5. Pegas
6. Screw Penekan
7. Tuas Pemutar Screw Pemutar
8. Pengunci Kepala tetap
Sekarang kita lanjut ke komponen berikutnya yaitu:
Screw Pengunci
Kita run dulu Solidworks-nya teman-teman, kita mulai Sketch di "Top Plane" dan buat sketch lingkaran dengan dimensi 8 mm seperti gambar dibawah ini :
Kemudian "Extruded Boss/Base" dengan dimensi 24 mm. Lanjutkan buat sketch lingkaran lagi dengan diameter 14 mm seperti yang terlihat pada gambar dibawahi ini.
Selanjutnya "Extruded Boss/Base" dengan dimensi 11 mm. Kemudian buat sketch lingkaran lagi dengan diameter 4.5 mm seperti yang ditunjukkan pada gambar dibawah ini.
Kemudian "Extruded Cut" dengan direction "Through All-Both". Kemudian klick "Chamfer" dan atur dimensi 0.5 mm dengan sudut 45 dan klick "Edge" seperti yang terlihat pada gambar dibawah ini.
Kemudian klick "Chamfer" lagi dan atur dimensi 1 mm dengan sudut 45 dan klick "Edge" seperti yang terlihat pada gambar dibawah ini.
Selanjutnya klick "Insert" kemudian pilih "Annotations" dan pilih "Costemic Thread", kemudian klick "Edge" yang akan diinput costemic thread.
Standard ANSI Metric
Type Machine Threads
Size M8x1.25
data selengkapnya dapat dilihat pada gambar dibawah ini.
Tuas Pemutar

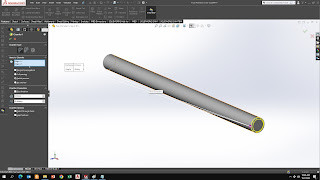

Kita lanjut dengan komponen selanjutnya, kita mulai dengan klick "New" dan buat sketch pada "Right Plane" dan buat lingkaran dengan diameter 4 mm kemudian "Extruded Boss/Base" dengan dimensi 63 mm.
Kemudian kllick "Chamfer" dengan dimensi 0.35 dan sudut 45, klick edge seperti yang terlihat pada gambar dibawah ini.
Kemudian insert costemic thread pada ujung-ujung tuas
Standard ANSI Metric
Type Machine Threads
Size M4x0.7
Distance Blind 4 mm
terlihat pada gambar dibawah ini.
Penahan Tuas
Selanjutnya komponen penahan tuas, kita klick "New" dan mulai buat sketch pada "Right Plane" dan buat sketch lingkaran seperti yang terlihat pada gambar dibawah ini.
kemudian "Extruded Boss/Base" dengan dimensi 4 mm. Selanjutnya klick "Chamfer" dan atur dimensi 0.35 mm dengan sudut 45, kemudian klick edge seperti yang terlihat pada gambar dibawah ini.
Kemudian insert costemic thread disisi dalam
Standard ANSI Metric
Type Machine Threads
Size M4x0.7
Distance Blind 4 mm
seperti yang terlihat pada gambar dibawah ini.
Tutorial Menggambar Komponen Ragum dengan menggunakan Solidworks telah selesai, selanjutnya kami akan bahas tentang Assembly komponen ragum
untuk lebih jelas bisa dilihat pada video dibawah ini.
Terima Kasih
