Tutorial Gambar Teknik Membuat Kunci Pipa #Part3

Tutorial Gambar Teknik dengan menggunakan Solidworks kali ini ingin membahas bagaimana cara membuat komponen kunci pipa (Pipe Wrench).  Kunci pipa (Pipe Wrench) memiliki beberapa komponen utama, yaitu :

1. Rahang lepas/geser

2. Rahang tetap

3. Body/badan

4. Screw Penyetel

5. Plate Penahan

Langsung saja kita mulai dengan komponen yang pertama

Body

Mula-mula kita jangan lupa run dulu aplikasinya ya teman-teman.  kita buat part baru, dan kita mulai dari "Front plane" dan buat sketch seperti gambar dibawah ini :

Kemudian kita "Extruded Boss/Base" dengan direction 1 posisi "Mid Plane" dan dimensi 21 mm.  Selajutnya buat sketch pada seperti yang terlihat pada gambar dibawah ini.

Kemudian "Extruded Cut" Through All terlihat seperti gambar dibawah ini.

Selanjutnya buat sketch pada Front Plane seperti yang terlihat pada gambar dibawah ini.

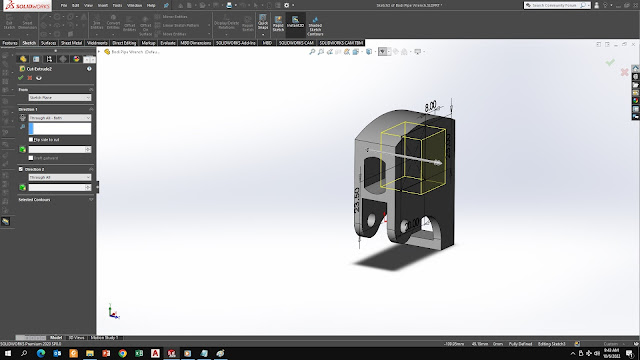

Kemudian Extruded Cut dengan Through All-Both seperti yang terlihat pada gambar dibawah ini.

Selanjutnya buat Plane 1, klick Reference Geometry dan pilih plane, kemudian klick surface seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch pada Plane 1 dan buat sketch seperti yang terlihat pada gambar dibawah ini.

Selanjutnya klick Revolved Cut seperti yang terlihat pada gambar dibawah ini.

Kemudian klick Fillet dengan jari-jari 2.5 mm dan klilck edge seperti yang terlihat pada gambar dibawah ini.

Kemudian klick Fillet dengan jari-jari 1.25 mm dan klick edge seperti yang di tunjukkan pada gambar dibawah ini.

Dapat dilihat Body seperti gambar di bawah ini

Tutorial Gambar Teknik Membuat Kunci Pipa #Part3 selesai, kita akan lanjutkan dengan komponen berikutnya.

Untuk lebih jelas kami siapkan video-nya

Terima Kasih
