Belajar Solidworks Rotary Lobe Pump #part1

Belajar Solidworks Rotary Lobe Pump #part1



Tutorial belajar solidworks membuat komponen pompa rotary, adapun komponen pompa rotary terdiri dari :

1. Body Pompa
2. Lobe/Rotary
3. Gear
4. Cover Lobe/Rotary
5. Cover Gear
6. Poros
7. Pasak
8. Pulley
9. Cover poros




  • Body Pompa




- Membuat Sketch Baru



a. Run Solidworks
b. Klick "New Part"













- Untuk Memulai Sketch


a. Pilih Plane yang diinginkan (misalnya "Front Plane")
b. Kemudian pilih sketch dan klick














- Selanjutnya buat sketch seperti gambar dibawah ini






















a. klick ikon Line dan tarik garis
b. Klick kanan garis pilih Construction geometric (garis ptuts-putus)














a. Klick Ikon Smart dimension
b.Set dimensi garis geometric 70 mm dan dimensi lainnya seperti pada gambar


















a. Klick ikon Cyrcle
b. Buat sketch lingkaran seperti yang terlihat pada gambar











a. Klick Smart Dimension
b. Set diameter kedua lingkaran 120 mm












a. Klick Ikon Trim Entities
b. Kemudian lakukan pemotongan lingkaran seperti pada gambar











a. Kemudian klick ikon Offset Entities
b. Kemudian Offset kedua lingkaran dengan dimensi 10 mm











a. Selanjutnya klick Extruded Boss/Base
b. Kemudian input dimension 40 mm












- Membuat sketch kedua

a. Pilih plane Front untuk memulai sketch kedua













a. Klick surface
b. Kemudian klick Convert Entities












a. Kemudian klick cyrcle
b. Buat lingkaran dengan diameter 18 mm seperti gambar












a. Extruded Boss/Base dengan dimensi 5 mm












- Membuat Chamfer

a. Klick Chamfer input dimensi 3 mm dengan sudut 45













- Membuat sketch selanjutnya

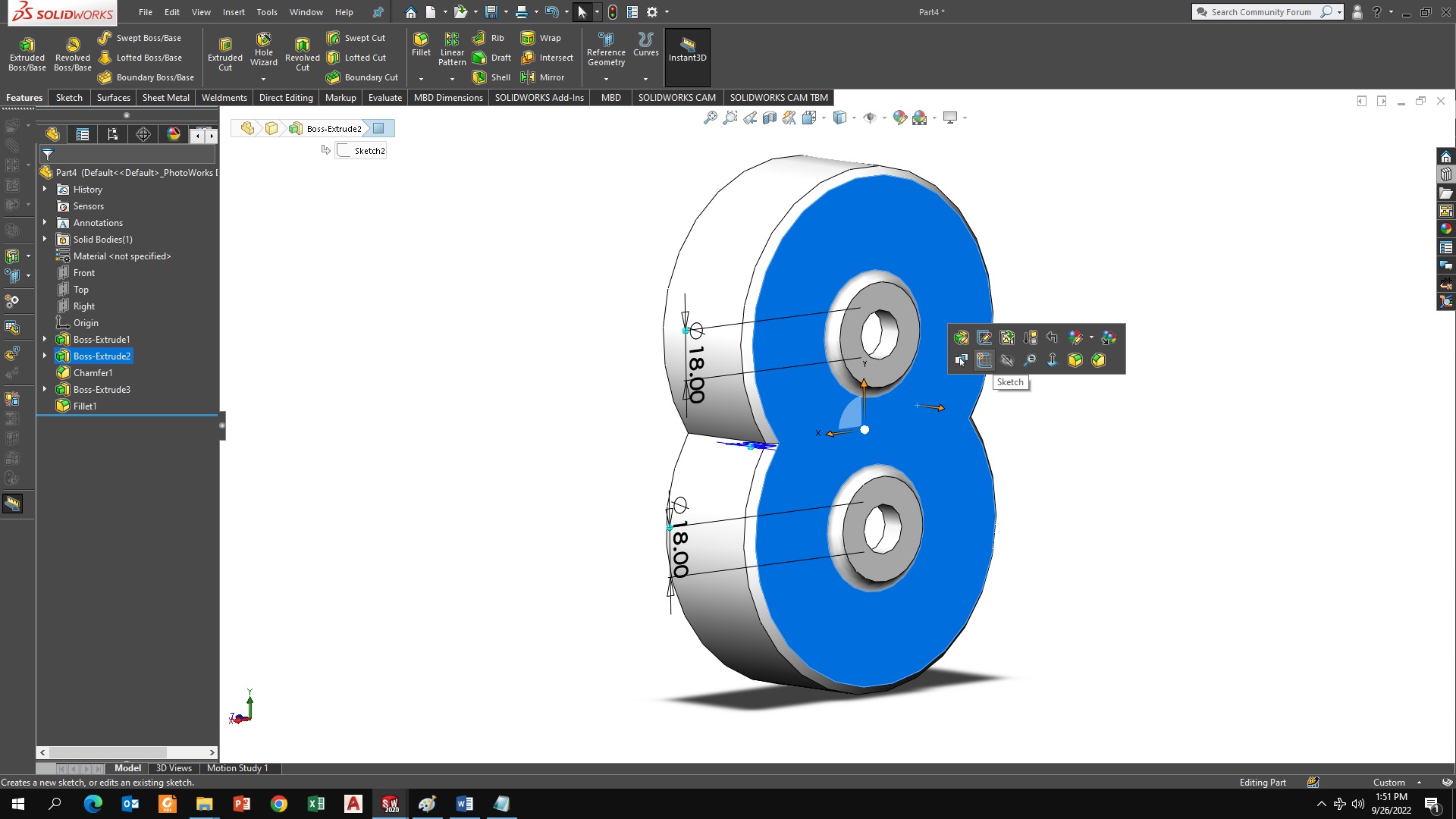

a. Klick surface seperti pada gambar
b. Pilih Sketch












a. Buat lingkaran seperti pada gambar













a. Klick Smart Dimension dan set dimensi lingkaran 38 mm












a. Kemudian klick dua lingkaran dan klick ikon Convert Entities












a. Extruded Boss/Base dengan dimensi 4 mm













a. Klick ikon Fillet
b. Fillet edge dengan dimensi jari-jari 4 mm











- Membuat sketch selanjutnya

a. Klick surface
b. kemudian pilih Sketch













a. Klick Rectangle dan buat seperti gambar














a. Klick Smart dimensi
b. Beri dimensi 95 mm x 85 mm













a. Klick ke-empat sisi rectangle
b. Kemudian pilih construction geometry













a. Buat cyrcle pada ke-empat sudut rectangle














a. Klick ke-empat lingkaran kemudian pilih Make Aqual














a. Klick Smart dimensi dan beri dimensi pada lingkaran 13 mm













a. Extruded Boss/Base dengan dimensi 7 mm














a. Klick reference geometry kemudian pilih plane dengan jarak 105 mm











- Membuat sketch selanjutnya

a. Klick plane 1 dan pilih sketch
b. Buat cyrcle dengan diameter 40 mm dan dimensi lainnya sesuaikan dengan gambar











a. Extruded Boss/Base sesuaikan direction 1 seperti di gambar













a. Klick surface dan pilih sketch














a. Buat cyrcle dengan diameter 60 mm dan 52 mm
b. Cyrcle dengan diameter 52 jadikan construction geometry












a. Kemudian buat cyrcle dengan centre point nya tepat pada garis geometry dan Beri diameter 5 mm













a. Klick Circular pattern
b. Geser centre point ke point yang diinginkan.













a. Setelah centre point sesuai dengan tujuan, value pattern ganti angka 6













a. Extruded Boss/Base dengan dimensi 5 mm seperti pada gambar













a. Klick Mirror
b. Mirror face/plane klick Right plane, kemudian pilih Bodies to Mirror klick extruded boss/base












a. Klick Direct Editing dan pilih Combine
b. Pilih Add pada Operation Type, kemudian klick bodies to combine












a. Buat sketch pada right plane
b. Buat cyrcle dengan diameter 30 mm
c. Kemudian klick extruded cut dengan direction Through all-both











a. Klick surface dan pilih sketch














a. Buat cyrcle dengan diameter 36 mm
b. Extruded cut 3 mm













a. Klick Mirror
b. Pada Mirror face/plane pilih Right plane dan features to mirros pilih feature extrude cut yang terakhir dilakukan










- Membuat Hole Wizard 1

a. Klick Surface dan pilih sketch














a. Klick ikon Point
b. Buat sketch seperti gi gambar













a. Klick Hole wizard, sesuaikan Hole Type yang diperlukan.  Pilih standart ANSI Metric, Type Bottoming Tapped Hole, Size M5x0.8, dan sesuaikan seperti pada gambar









- Membuat Hole wizard 2

a. Klick surface dan pilih sketch













a. Klick Offset Entities dengan parameters 5 mm
b. Kemudian Hasil offset dijadikan construction geometry











a. Kemudian buat sketch point seperti pada gambar














a. Klick Hole Wizard dan sesuaikan seperti gambar












Tutorial belajar solidworks membuat Rotary Pump part 1 sampai disini dulu, kita akan lanjutkan dengan komponen berikutnya

Terima Kasih

Assalamu alaikum...
