Tutorial Membuat Obeng (Screw Driver) Part 1

Belajar Menggambar Dengan Solidwork

Assalamu Alaikum

Mohon maaf sekial lama tidak kelihatan, karena ada sesuatu hal yang tidak penting dijelaskan.  Kali Ini kami mencoba menjelaskan tutorial menggambar dengan solidwork untuk membuat "OBENG" (Screw Driver) akan ditampilkan gambar seperti dibawah ini.

Obeng (Screw Driver) yang akan kami buat mempunyai 4 komponen, yaitu terdiri dari komponen tangkai, mata obeng + dan -, komponen besi pada tankai, dan pemegang mata obeng.

Oke, langsung saja kita mulai membuat komponen yang pertama:

• Tangkai


Mula-mula pastinya kita run dulu aplikasi solidwornya ya, kemudian pilih "Part", dan bebas mau pilih Plan apa saja ya.  kami memulai gambar dari "Front Plan" kemudian buat sket circle dengan diameter 24 mm dan "Extruded Boss/Base" dengan panjang 91 mm, akan terlihat seperti gambar dibawah ini :

Kemudian buat sket pada "Right Plan" dengan dimensi sesuai yang di tunjukan pada gambar dibawah ini :

Kemudian "Revolved Cut" dan "Fillet" ujung tangkai obeng dengan dimensi jari-jari 2 mm, maka hasilnya akan terlihat pada gambar dibawah ini :

Selanjutnya buat sket pada Surface ujung tangkai obeng dengan sket seperti dibawah ini :

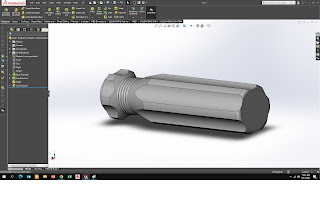

Untuk pemula, cara membuat circle 6 sama sisi seperti di gambar menggunakan "Circular Sketch Pattern", kemudian "extruded Cut" sepanjang 91 mm, akan terlihat hasilnya seperti gambar dibawah ini :

Selanjutnya kita buat sket untuk kedudukan besi dengan diameter 8 mm dan kedalaman 40 mm dan di "Fillet" pada ujungnya dengan jari-jari 2 mm, hasilnya akan terlihat seperti gambar dibawah ini :

Tangkai obeng sudah selesai, kita simpan komponen pertama terlebih dahulu kemudian kita lanjut komponen kedua.

• Besi pada tangkai

Komponen selanjutnya adalah Besi pad tangkai, kita mulai lagi dari awal, klick "New Part" kemudian pilih plan untuk awal kita membuat sket dasar.  kami mulai dari "Right Plan" dan buat sket awal circle dengan diameter 8 mm, kemudian "Extruded Boss/Base" sepanjang 40 mm.  Kemudian buat sket lagi pada ujung Base awal, buat "Polygon" dengan Parameters 6, terlihat seperti di gambar :

Selanjutnya "Extruded Boss/Base" sepanjang 35 mm.  Kemudian buat sket pada "Top Plan" terlihat pada gambar di bawah ini :

Selanjutnya "Extruded Cut" dan offside 1,5 mm maka terlihat seperti digambar.

Kemudian "Mirror" Feature Extruded Cut terlihat pada gambar dibawah ini :

Selanjutnya "Fillet" pada ujung dari extrude pertama, maka akan terlihat hasil komponen besi pada tangkai seperti

dibawah ini :

Untuk komponen berikutnya di part kedua saja ya.  Semoga bermanfaat, jika ada yang perlu ditanyakan silahkan tinggalkan di komentar, terima kasih.
