Tutorial Belajar Solidworks Membuat Meja Lipat

Tutorial Belajar Solidworks

Assalamu alaikum warahmatullahi wabaraqatu....

Kembali lagi dilaman ini Rumah Teknik.  Kali ini kami akan membahas lagi tentang tutorial solidworks.  Pada kesempatan ini kami akan share cara membuat meja lipat dengan menggunakan sofware solidworks.

Meja untuk santai dan gampang untuk dipindahkan, karena mejanya dapat dilipat, jadi tidak buat ribet untuk memindahkannya, dan tidak membutuhkan banyak tempat untuk menyimpannya. Langsung saja ya, meja lipat yang akan kita buat seperti gambar di bawah ini.

Meja ini mempunyai kursi juga, dan kursinya dapat di sembunyikan sebagaimana mestinya laci. Maksudnya meja lipat bukan papan meja yang di lipat ya, tapi kaki-kakinya dapat dilipat jika akan disimpan.  Kursinya juga memiliki kaki yang bisa di lipat pada saat akan di simpan, kalau ketika akan di pakai kakinya jangan dilipat ya, bakalan jatuh nanti yang duduk, kwkwkw

Oke kita langsung aja ya buat komponen-komponennya.  Pertama-tama kita buat dulu papan mejanya ya, kita harus buat sketch seperti gambar di bawah ini dulu ya.

1. Papan Meja dan Tulangan

Buat 2 sketch retangle yang sejajar dengan ukuran 70x50mm dan dengan jarak keduanya 800mm. Kemudian kita extrude boss/base sketchnya dengan pilihan blind di ganti dengan mid plane dan dengan dimensi 1000mm kemudian klick OK atau ceklis, dapat dilihat seperti gambar dibawah ini.

Langkah selanjutnya kita buat sketch lagi, yaitu sktch papan meja dulu ya, kita musti klick permukaan extrude bagian atas dari tulangan meja yang di as tadi, kemudian klick dketch, kemudian buat sketch seperti gambar di bawah ini.

Kita buat sketch retangle lagi dengan ukuran panjang 1400mm dan lebar 199mm, setelah sketch retangle siap, yang perlu kita lakukan adalah pattern sketch dengan jarak 200mm dan jumlah pattern 6 units.  Kemudian exit sketch dan extrude boss/base seperti gambar di bawah ini.

Extrude sketch dengan pilihan blind dan ukuran 15mm.  Dengan keadaan seperti ini kondisi meja pasti ada yang kurang dan tidak akan berfungsi sebagai mana mestinya dong.  Selanjutnya kita buat sketch untuk tulangan untuk dudukan papan meja. Buat sketch retangle dengan ukuran panjang 798mm dan lebar 50mm, seperti gambar dibawah ini

Kemudian exit sketch dan extrude boss/base dengan blind dan ukuran 70mm, seperti gambar dibawah ini.

Setelah ini kita lanjutkan dengan membuat sketch untuk kedudukan kaki mejanya.  Buat sketch tepat ditengah antara tulangan dudukan papan yang pertama, buat sketch circle dengan ukuran diameter 14mm dan jarak dari tepi 95mm.  dapat dilihat seperti gambar dibawah ini.

Setelah itu kita extrude cut dengan pilihan through all-both, kemudian ceklis, dapat dilihat seperti gambar dibawah ini.

Selesai untuk komponen pertama.

2. Kaki Meja

Untuk membuat kaki meja awalnya kita buat 2 sketch retangle dengan ukuran 70x50mm dengan jarak keduanya 700mm di ukur dari sisi dalam, terlihat seperti gambar dibawah ini.

Kemudian extrude boss/base dengan ukuran 430mm, dapat dilihat pada gambar dibawah ini.

Setelah itu kita fillet kedua ujung extrude denga radius 35mm.  Dijelaskan pada gambar dibawah ini.

Setelah ini buat sketch tepat di tengah-tengah antara 2 extrude dan buat sketch circle dengan diameter 15mm dengan titik pusat sepusat dengan pusat fillet, dapat dipelajari pada gambar dibawah ini.

Kemudian kita extrude cut dengan pilihan through all-both.  Kemudian kita lanjutkan dengan membuat skor penguat kaki antara kedua kaki.  Buat sketch retangle dengan ukuran 50x70mm dan jarak dari ujung extrude 50mm.  Sketch dibuat tepat ditengan antara kedua extrude, seperti yang terlihat pada gambar dibawah ini.

Dilanjutkan dengan meng-extrude boss/base sketch retangle dengan pilihan mid plane dengan ukuran 699.9mm,  Seperti yang terlihat pada gambar dibawah ini.

Kemudian save komponen dan dilanjutkan dengan komponen selanjutnya.

3. Kursi

Di komponen ketiga kita awali dengan membuat 2 sketch retangle dengan ukuran 70x50mm dan jarak keduanya 800mm yang di ukur dari sisi dalam sketch.  Terlihat seperti gambar dibawah ini.

Kemudian extrude boss/base dengan ukuran panjang 650mm.  Dan dilanjutkan dengan membuat sketch retangle dengan ukuran yang terlihat seperti gambar dibawah ini.

Setelah itu kita extrude cut sedalam 15mm, dan dilanjutkan dengan membuat sketch retangle lagi untuk papan kursinya dengan ukuran seperti ditunjukan pada gambar dibawah ini.

Kemudian extrude boss/base dengan ukuran 15mm.  Kemudian chamfer bagian bawah papan, diperlihatkan sesuai gambar dibawah ini.

Langkah selanjutnya kita akan membuat kedudukan kaki kursi.  dengan membuat sketch sesuai dengan gambar dibawah ini.

Selanjutnya extrude cut dengan through all.

4. Kaki Kursi

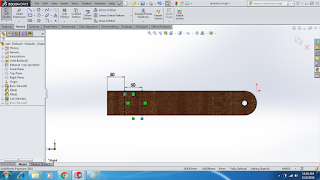

Untuk membuat kaki kursi kita mulai dengan membuat sketch retangle dengan ukuran 70x50mm dan kemudian extrude dengan ukuran 345.47mm.  Selanjutnya yang perlu kita lakukan adalah membuat sketch kedudukan untuk pemasangan pada kursi, dapat dilihat seperti gambar dibawah ini.

Extrude cut sketch setebal 50mm, untuk komponen kaki sudah selesai, berikutnya adalah komponen plate pemegang kursi.

5. Plate pemegang kursi

Mula-mula kita buat sketch seperti dibawah ini.

Kemudian kita buat sketch kedua pada ujung garis sketch dengan cara create plane pada menu reference geometry seperti gambar berikut ini.

Setelah plane sudah dibuat kemudian kita buat sketch di plane tersebut dan buat sketch seperti gambar dibawah ini.

Langkah selanjutnya yang kita lakukan adalah menggunakan tool sweep boss/base seperti yang di perlihatkan gambar dibawah ini.

Setelah kita klick ok maka semua komponen kita telah selesai.  Langkah berikutnya adalah kita melakukan assembly komponen.

Untuk meng-assembly kita harus New dan memilih assembly, seperti gambar berikut ini.

Kemudian insert components dan browse dan pilih komponen, kita pilih komponen meja terlebih dahulu, kemudian insert kaki meja dan gunakan mate untuk join komponen.  klick mate dan klick dua permukaan komponen yang akan di pertemukan, terlihat seperti gambar dibawah ini.

Selanjutnya klick selimut dalam lingkaran pada kaki dan kedudukan meja, diperlihatkan pada gambar dibawah ini.

Dilanjutkan dengan memberi limit gerak kaki meja, pilih advanced mate dan atur sesuai gambar dibawah ini.

Begitu juga dilakukan dengan kaki yang lainnya.

Selanjutnya insert kursi dan gunakan mate untuk join komponen yang akan di join, klick permukaan kedua komponen dan atur limit gerak kursi, setelah selesai mate kusri akan terlihat seperti di gambar berikut ini.

Begitu juga dengan kursi yang lainnya.  Setelah terpasang kursi kemudian join plate penahan kursi yang terpasang pada tulangan papan meja.

Yang terakhir yang perlu kita insert komponen adalah kaki kursi, kaki kursi juga memerlukan limit gerak untuk dapat dilipat, jadi tidak jauh berbeda dengan join yang lainnya. dapat ditunjukan dengan gambar berikut ini setelah terpasang semua komponen-komponennya.

Gambar diatas merupakan meja pada saat terbuka atau di gunakan, sedangkan jika pada saat dilipat akan terlihat seperti gambar dibawah ini.

Seperti diatas terlihat meja pada saat di lipat, kaki meja dan kaki kursi dapat dilipat, sedangkan kursi dapat di masukkan seperti laci.

Setelah selesai semua komponen di assembly gambar diatas bisa kita buat sekalian animasi geraknya bagaimana proses melipatnya atau geraknya semua komponen yang bisa digerakkan.  Pembahasan animasi mungkin kita akan lanjutkan untuk episode berikutnya aja ya... pembahasan kali ini cukup sekian aja sepertinya.
