Tutorial Belajar Solidworks Menggambar Ragum Universal Part3

Assalamu Alaikum...

Kembali bergabung lagi di Blog Rumah Teknik, kali ini kami akan membahas tutorial belajar menggambar dengan solidworks menggambar Ragum Universal.

Ada beberapa komponen yang akan kita bahas cara menggambar_nya, yaitu terdisi dari :

1. Kepala Tetap

2. Kepala Lepas

3. Base Kepala tetap

4. Base Penahan Kepala tetap

5. Screw Penekan

6. Tuas Pemutar Screw Pemutar

7. Pengunci Kepala tetap

Di part 2 kita membahas komponen kepala lepas, sekarang kita lanjut ke komponen berikutnya yaitu, base ragum.

Base Ragum

Kita run dulu Solidworks-nya teman-teman, kita mulai Sketch di "Top Plane" dan buat sketch seperti gambar dibawah ini :

Kemudian "Extruded Boss/Base" dengan ketentuan "Blind" dan dimensi 10 mm. kemudian Buat sketch pada surface bagian atas hasil extruded boss/base yang sebelunya dan buat sketch seperti gambar dibawah ini :

Dan "Extruded Boss/Base" dan pada "Direction 1" intup dimensi 3 mm dan centang "Direction 2" kemudian input dimensi 5 mm, "direction 1" ke arah atas dan "Direction 2" ke arah bawah. Lanjutkan buat sketch pada "Top Plane" dan buat seperti gambar dibawah ini :

Dan "Extruded Boss/Base" sketch dan input dimensi 10 mm. Kemudian lanjut dengan membuat sketch seperti di bawah ini.

"Extruded Cut" sketch dengan dimensi 10 mm, dan hasil Base Ragum terlihat seperti gambar dibawah ini.

Kemudian kita lanjutkan dengan komponen berikutnya yaitu, Bantalan Penjepit.

Bantalan Penjepit

Setelah komponen Base Ragum selesai, kita klick "New" untuk membuat komponen berikutnya, kemudian kita mulai membuat sketch di "Font Plane" dan buat sketch "rectangle" dengan dimensi 84 mm X 16 mm seperti yang terlihat pada gambar dibawah ini.

Kemudian "Extruded Boss/Base" dengan dimensi 8 mm. Selanjutnya buat sketch "Point" seperti yang dijelaskan pada gambar dibawah ini.

Selanjutnya klick "Hole Wizard" dan sesuaikan "Hole Specification"-nya

Diameter 6 mm

Depth 8 mm

C-Bore Diameter 10 mm

C-bore Depth 5 mm

seperti yang terlihat pada gambar dibawah ini.

Dan kemudian buat sketch garis bantu untuk membuat "Plane 1" seperti yang terlihat pada gambar dibawah ini.

Kemudian klick "Reference Geometry" dan pilih "Plane" dan buat plane baru seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch pada "Plane 1" yang baru dibuat, dan buat sketch seperti gambar dibawah ini.

Kemudian "Extruded Cut" dengan dimensi 30 mm. Selanjutnya klick "Linear Pattern", pada "Direction 1" input dimensi 2 mm dan jumlah pattern sebanyak 42, dan "Direction 2" input dimensi 2 mm dan jumlah pattern 8, seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch garis bantu untuk membuat "plane 2" seperti yang terlihat pada gambar dibawah ini.

Selanjutnya klick "Reference Geomatry" dan pilih "Plane" kemudian buat plane seperti yang terlihat pada gambar dibawah ini.

Kemudian buat sketch pada "Plane 2" seperti yang terlihat pada gambar dibawah ini.

Lalu "Extruded Cut" sketch tersebut dengan dimensi 30 mm. kemudian klick "Linear Pattern", pada "Direction 1" input dimensi 2 mm dan jumlah pattern sebanyak 42, dan "Direction 2" input dimensi 2 mm dan jumlah pattern 8, seperti yang terlihat pada gambar dibawah ini.

Berikut hasil dari gambar "Bantalan Penjepit".

Kemudian kita lanjutkan membuat komponen berikutnya yaitu, Screw Penekan.

Screw Penekan

Diawali dengan cara membuat komponen baru lagi yaitu, klick "New" dan memulai membuat sketch pada "Front Plane" dan buat sketch seperti gambar dibawah ini.

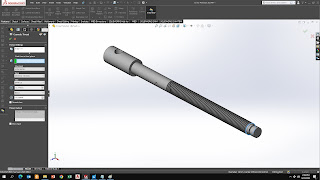

Kemudian "Revolved Boss/Base" sketch tersebut. Kemudian klick "Costemic Thread" dan input "Thread Setting"

Standart ANSI Metric

Type Machine Threads

Size M14x1.5

Blind 135 mm

Dapat dilihat pada gambar dibawah ini.

Kemudian lanjutkan dengan membuat sketch pada "Front Plane" dan buat sketch seperti gambar dibawah ini.

Lalu "Extruded Cut" sketch tersebut dengan "Direction 1" "Through All-Both". Lanjutkan dengan membuat sketch pada "Top Plane" dan buat sketch seperti gambar dibawah ini.

Kemudian "Extruded Cut" sketch tersebut dengan "Direction 1" "Through All-Both". Kemudian "Chamfer" pada "Edge" yang dijelaskan pada gambar dibawah ini.
